Precaución: Desconecte la alimentación de la placa de control antes de comenzar cualquier cableado.
Todos los cables existentes deben permanecer conectados y, si la conexión del SOLO KIT utiliza el mismo contacto que otros cables, los nuevos cables deben añadirse a los que ya están presentes en el mismo contacto.
Antes de iniciar la conexión, es necesario identificar el modo de alimentación utilizado por el receptor.

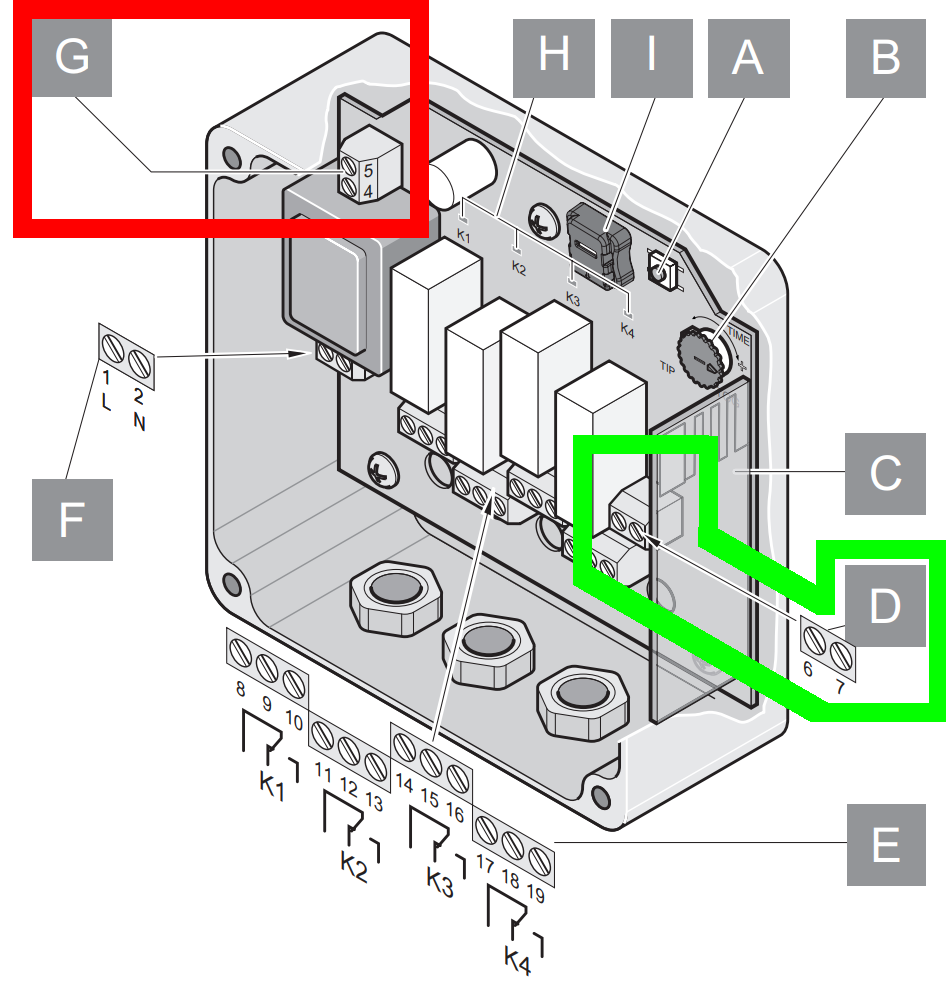

Si hay cables presentes en el terminal indicado con "G", resaltado en rojo, el SOLO KIT puede alimentarse directamente desde el receptor, siguiendo el diagrama indicado con "(1)". Si, por el contrario, no hay cables presentes en el terminal "G", será necesario utilizar una fuente de alimentación externa, como se indica en el diagrama "(2)".
Se puede utilizar cualquier fuente de alimentación con un voltaje entre 12 y 24 V, tanto de corriente alterna como continua, o bien lo siguiente:
https://www.1control.eu/ecommerce/it/1control-solo-kit-power-supply.php
Las conexiones de los contactos de apertura se realizan en el terminal "D", marcado en verde a continuación.

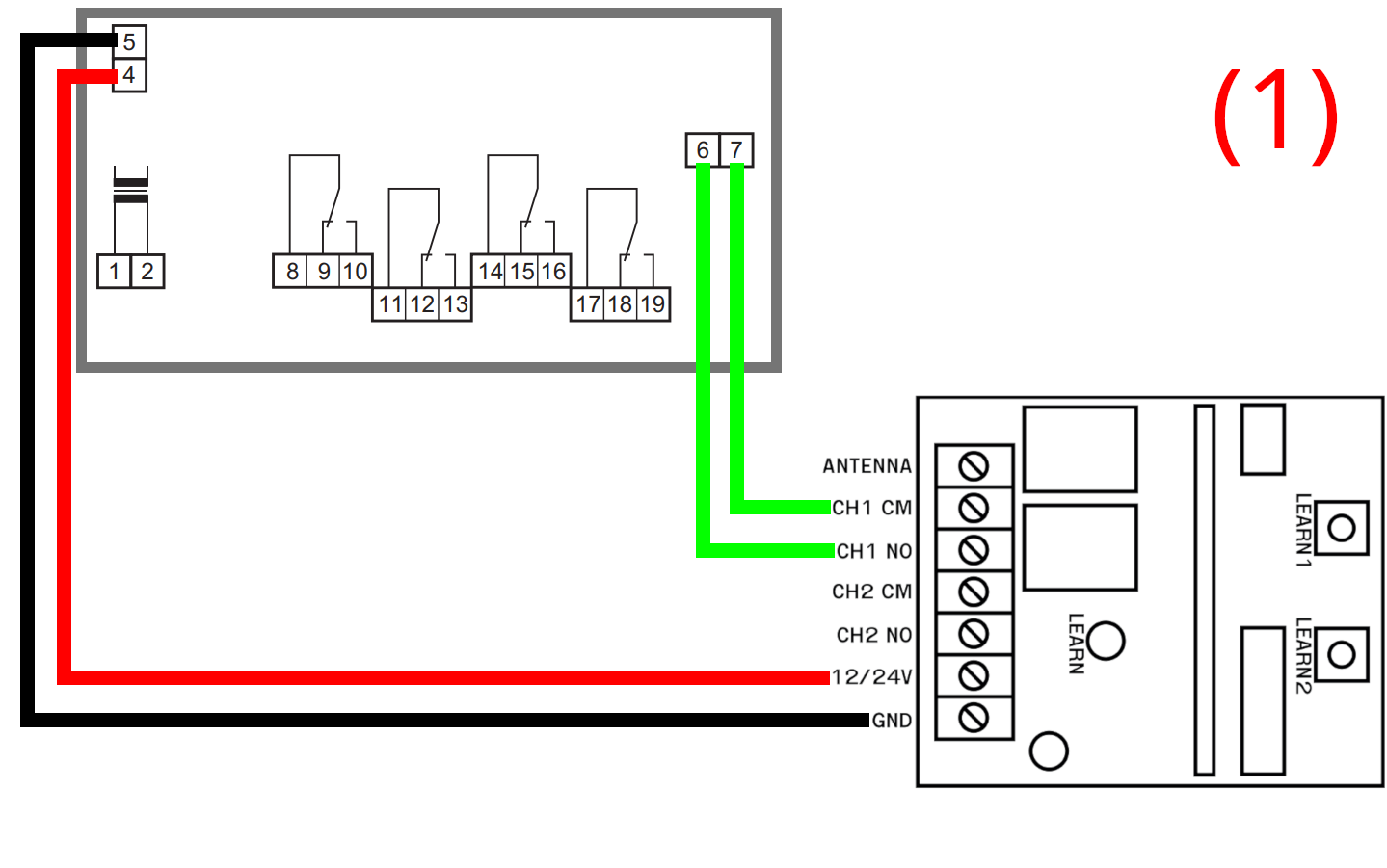

Conexión con alimentación directa desde el receptor (cables presentes en el terminal "G"):

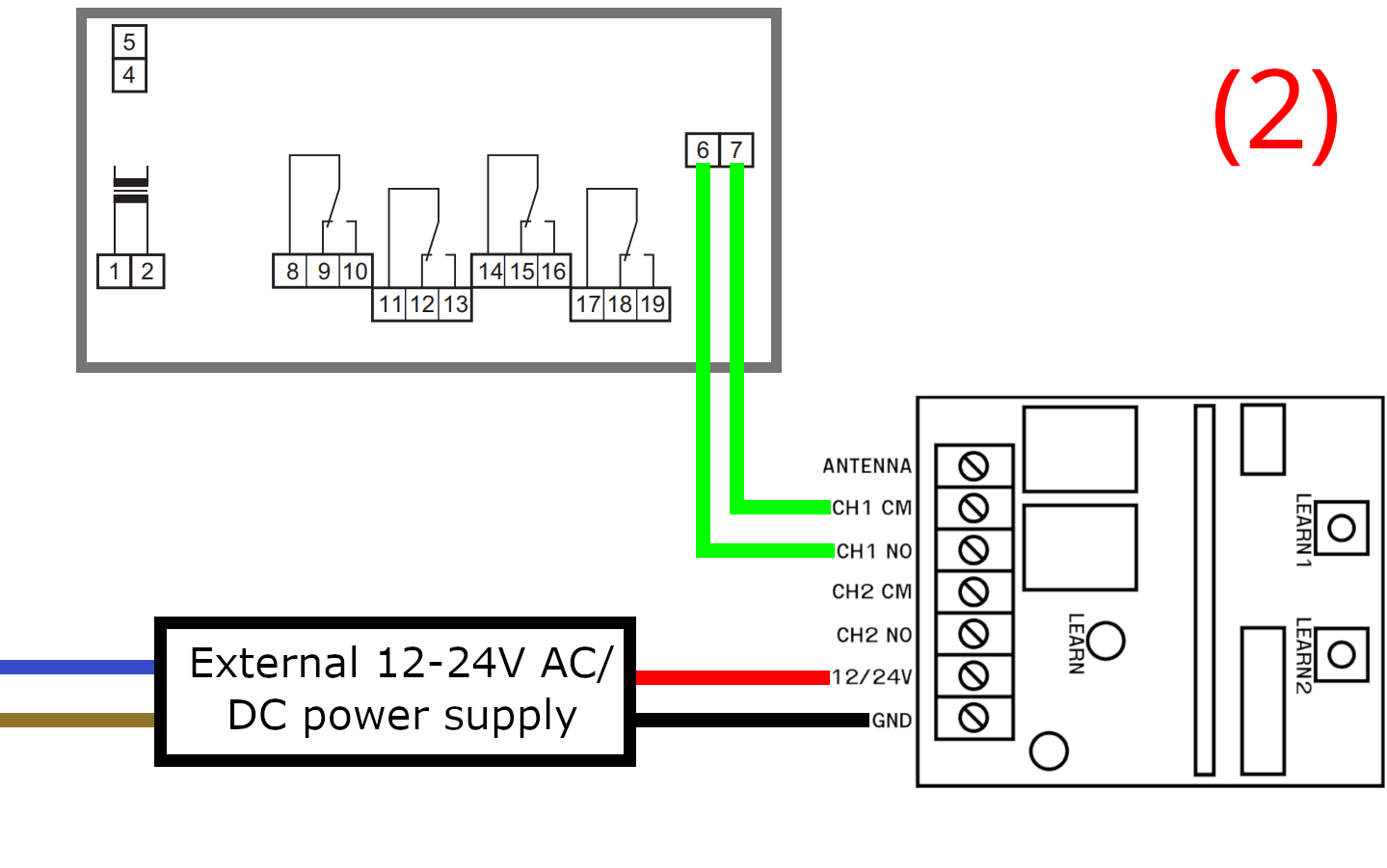

Conexión con fuente de alimentación externa (cables no presentes en el terminal "G"):
