Attention : Coupez l’alimentation de la carte de commande avant de commencer tout câblage.
Si la carte que vous possédez diffère de celle illustrée sur la photo et est alimentée en 12 ou 24 V, reportez-vous à ce schéma :
https://1control.zendesk.com/hc/fr/articles/5953763839004
Chaque fil existant doit rester connecté et si la connexion du kit SOLO utilise le même contact que d'autres fils, les nouveaux fils doivent être ajoutés à ceux déjà présents dans le même contact.

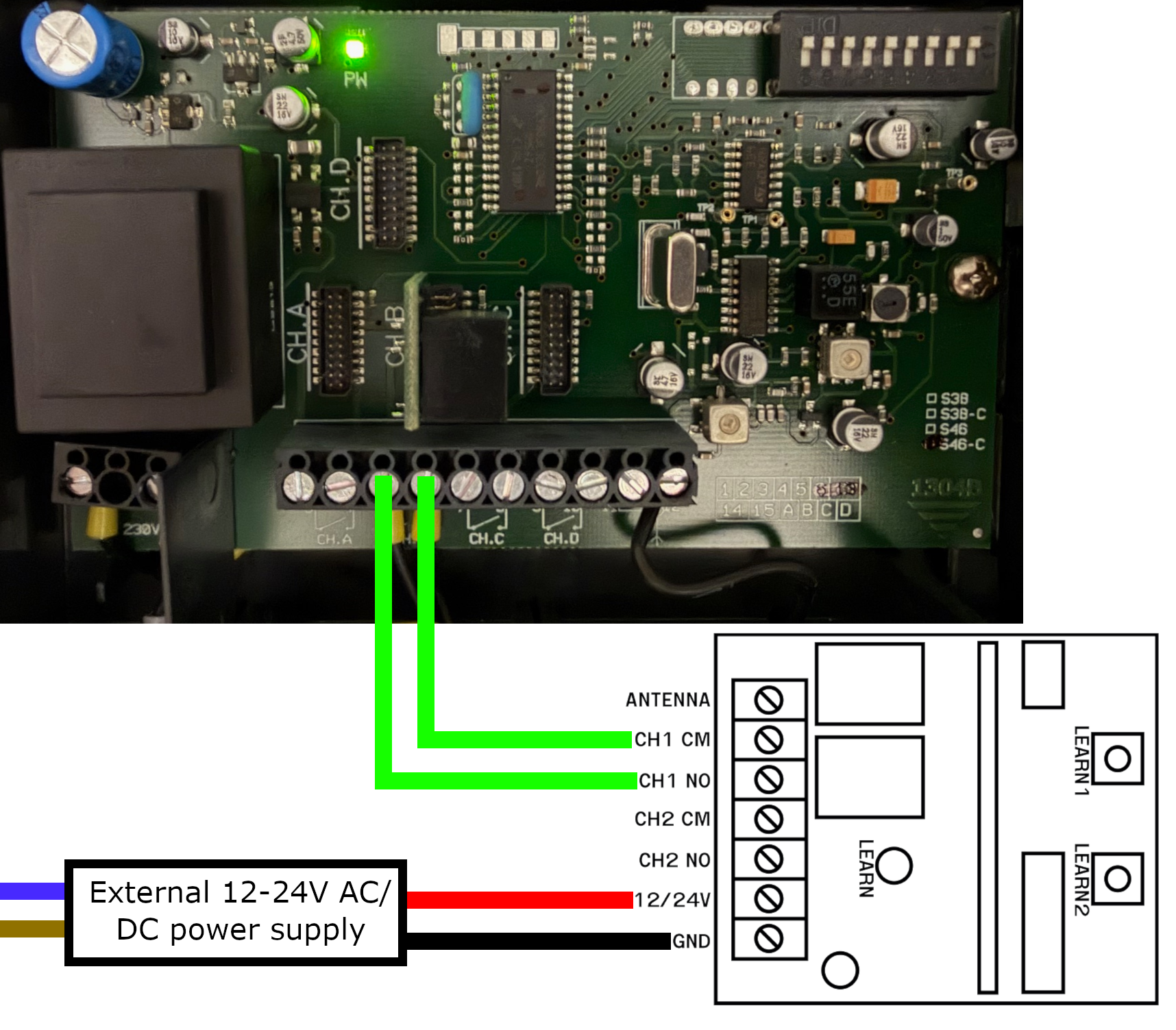

Le schéma illustre le raccordement à la sortie du canal B. Veuillez connecter le récepteur SOLO KIT à la ou aux mêmes sorties utilisées par votre récepteur existant.
Ce modèle spécifique d'unité de contrôle ne dispose pas d'alimentation pour les accessoires externes (comme le SOLO KIT), l'utilisation d'une alimentation externe sera donc nécessaire.
Toute alimentation électrique avec une tension comprise entre 12 et 24 V, en courant alternatif ou continu, peut être utilisée, ou les suivantes :
https://www.1control.eu/ecommerce/fr/1control-solo-kit-power-supply.php
