Pour connecter le SOLO KIT à l'unité de commande Hormann GTS 35, vous devrez relier les câbles des deux appareils en suivant les instructions ci-dessous :
Connecteur SOLO KIT --> Câble relié à la centrale Hormann, à l'emplacement indiqué sur la première image :
CH1 CM --> Câble Rouge
CH1 NO --> Câbles Vert et Bleu réunis

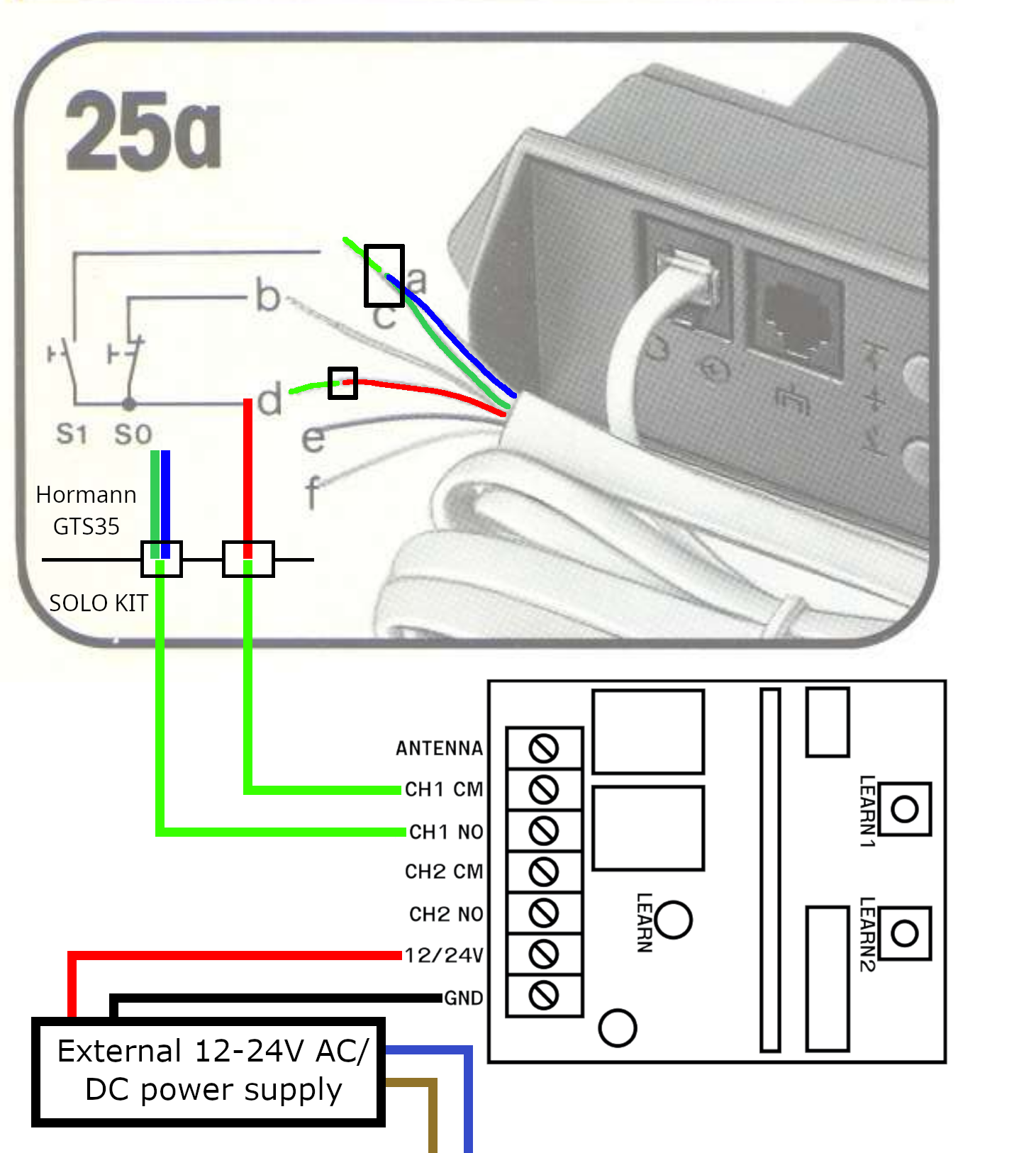

Le schéma de câblage se trouve en bas du message.
Ce modèle spécifique de centrale ne dispose pas d'alimentation pour les accessoires externes (comme le SOLO KIT) ; il sera donc nécessaire d'utiliser une alimentation externe. Vous pouvez utiliser n'importe quel bloc d'alimentation avec une tension comprise entre 12V et 24V (AC ou DC), o celui-ci :
https://www.1control.eu/ecommerce/fr/1control-solo-kit-power-supply.php
Attention : Débranchez l'alimentation de la carte de commande avant de commencer tout câblage. Si les câbles indiqués pour le SOLO KIT sont déjà connectés à d'autres appareils, les connexions existantes doivent rester inchangées, en ajoutant simplement les câbles du SOLO KIT à la connexion actuelle.
