Attention : Débranchez l'alimentation de la carte de commande avant de commencer tout câblage.
Chaque câble présent doit rester connecté et si la connexion du KIT SOLO utilise le même contact que les autres fils, les nouveaux câbles doivent être ajoutés à ceux déjà présents dans le même contact.

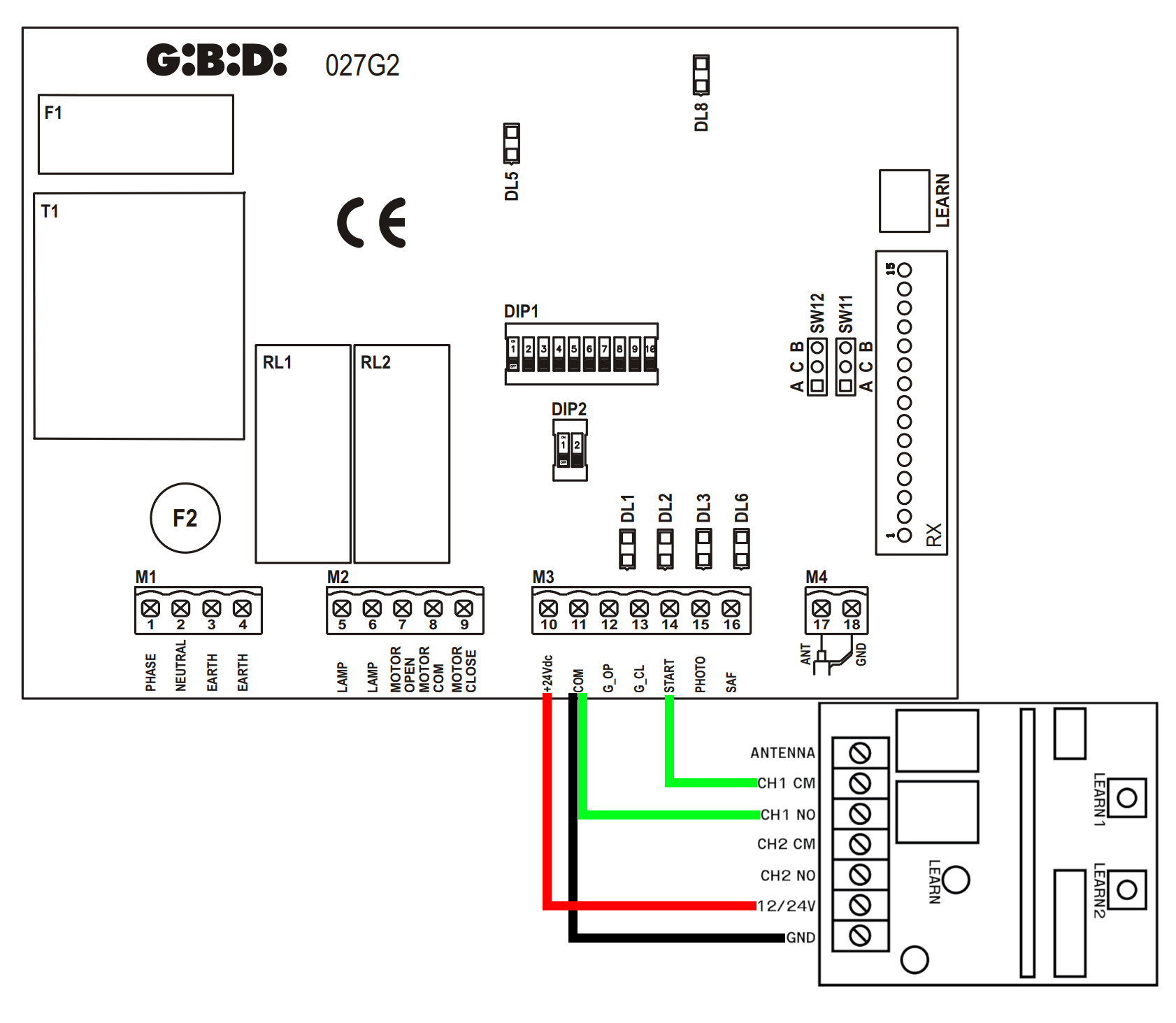

Pour un fonctionnement en mode pas à pas (1 bouton pour ouvrir-arrêter-fermer) suivre ce schéma :

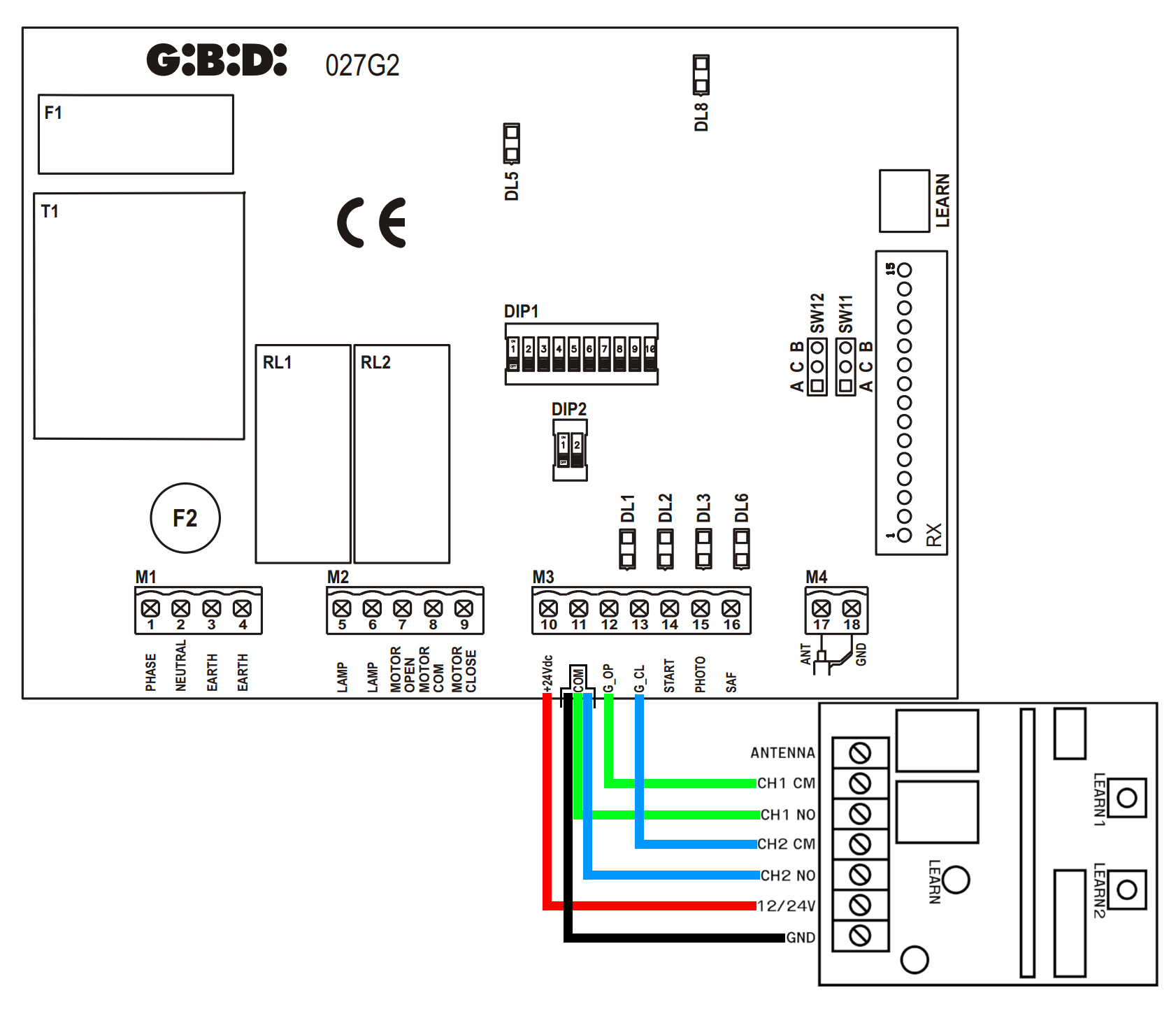

Pour un fonctionnement avec ouverture et fermeture gérées par des boutons séparés, suivre ce schéma :
